खेल का मैदान उपकरण शिपिंग और कंटेनर लोडिंग: विदेशी खरीदारों के लिए एक व्यावहारिक मार्गदर्शिका

त्वरित जवाब

खेल के मैदान के उपकरण अलग-अलग घटकों के रूप में भेजे जाते हैं, इकट्ठे खेल संरचनाओं के रूप में नहीं, और इसे क्यूबिक मीटर (सीबीएम) में मापे गए मानक शिपिंग कंटेनरों में लोड किया जाता है। एक 40 फुट ऊंचे क्यूब कंटेनर (40HQ) में 76.4CBM होता है, जो आम तौर पर 3,000 से 5,000 किलोग्राम वजन वाले एक पूर्ण मध्यम आकार के खेल क्षेत्र को ले जाता है। एक चीनी कारखाने से यूरोपीय या उत्तरी अमेरिकी बंदरगाह तक समुद्र के रास्ते डिलीवरी का समय 28 से 40 दिन है। अधिकांश परियोजनाओं को 400 से 600 वर्ग मीटर के आउटडोर खेल क्षेत्र के लिए एक 40HQ की आवश्यकता होती है।

यह मार्गदर्शिका बताती है कि कैसे गणना करें कि आपके प्रोजेक्ट को कितने कंटेनरों की आवश्यकता है, कौन से घटक ढीले बनाम वेल्डेड आते हैं, खरीदार को कौन से दस्तावेज़ मिलते हैं, और आगमन पर उपकरण की जांच कैसे करें।

विषयसूची

• त्वरित जवाब

• कंटेनर की मूल बातें हर खरीदार को पता होनी चाहिए

• अपने प्रोजेक्ट के लिए कंटेनरों की गणना कैसे करें

• कौन से जहाज ढीले हैं और कौन से जहाज वेल्डेड हैं

• लीड टाइम और डिलिवरी विंडोज़

• क्रेता को प्राप्त होने वाले दस्तावेज़

• बचने के लिए सामान्य गलतियाँ

• अक्सर पूछे जाने वाले प्रश्नों

• क्रेता चेकलिस्ट

• अंतिम विचार

कंटेनर की मूल बातें हर खरीदार को पता होनी चाहिए

एक शिपिंग कंटेनर, जिसे बॉक्स या इंटरमॉडल कंटेनर कहा जाता है, निश्चित आईएसओ आकार में एक स्टील फ्रेट बॉक्स है। कंटेनर समुद्री माल ढुलाई की इकाई हैं। पूर्ण कंटेनर लोड (एफसीएल) का मतलब है कि एक कंटेनर एक शिपमेंट से संबंधित है। कंटेनर लोड (एलसीएल) से कम का मतलब है कि कई खरीदार एक कंटेनर साझा करते हैं, और कार्गो सीधे आपकी साइट के बजाय गंतव्य पर एक गोदाम में पहुंचाया जाता है।

तीन आकार लगभग सभी खेल के मैदान के उपकरण शिपमेंट को कवर करते हैं:

• 20GP (20 फुट सामान्य प्रयोजन) - 33.2CBM आंतरिक, दरवाजा 2.34 मीटर चौड़ा और 2.39 मीटर ऊंचा। स्लाइड, पैनल और सहायक उपकरण के लिए उपयोग किया जाता है।

• 40GP (40-फुट सामान्य प्रयोजन) - 67.7CBM आंतरिक, 20GP के समान दरवाजे का आकार। पोस्ट सेट, डेक और छत के लिए उपयोग किया जाता है।

• 40HQ (40 फुट ऊंचा क्यूब) - 76.4CBM आंतरिक, दरवाजा 2.34 मीटर चौड़ा और 2.70 मीटर ऊंचा। एक पूर्ण परियोजना के लिए मानक विकल्प क्योंकि अतिरिक्त 300 मिमी दरवाजे की ऊंचाई में इकट्ठे स्लाइड अनुभाग और टॉवर फ्रेम लगते हैं।

सीबीएम आयतन माप है। एक सीबीएम एक घन मीटर के बराबर होता है, जो 35.31 घन फीट होता है। शिपिंग का शुल्क अधिक मात्रा (सीबीएम) या वजन (टन) पर लिया जाता है, इसलिए कम स्टील के साथ एक भारी खेल संरचना में अभी भी मात्रा के हिसाब से पैसा खर्च होता है।

अपने प्रोजेक्ट के लिए कंटेनरों की गणना कैसे करें

प्रत्येक घटक की पैक्ड मात्रा से आवश्यक कंटेनर गिनती की गणना करें, न कि प्ले ज़ोन के इकट्ठे पदचिह्न से। एक 20m×12m असेंबल की गई प्ले संरचना केवल 240m² जमीन पर कब्जा कर सकती है, लेकिन लगभग 55CBM तक पैक हो सकती है, जो एक 40HQ के लगभग तीन चौथाई हिस्से को भरती है।

कार्य सूत्र है:

कंटेनर = कुल पैक की गई मात्रा (सीबीएम) ÷ 76.4×0.85

0.85 कारक कंटेनर के अंदर खाली स्थान के लिए जिम्मेदार है जिसे भरा नहीं जा सकता क्योंकि घटक आयताकार हैं और कंटेनर नहीं है। 85% पैकिंग दक्षता लागू करना मानक अभ्यास है और ऐसे अंडर-ऑर्डर को रोकता है जो उपकरण के कुछ हिस्से को दूसरे शिपमेंट पर छोड़ देता है।

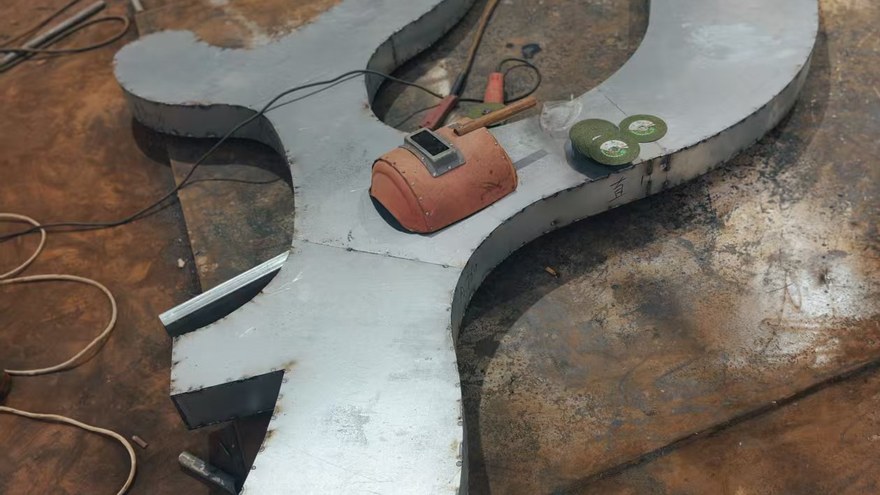

संकल्पना चित्रण: खेल के मैदान के घटक निर्माण के लिए स्टील प्लेट को काटा और तैयार किया गया। एआई-जनित; पूर्ण NUUTOO परियोजना या निर्माण ड्राइंग नहीं।

जांच के तौर पर, एक अच्छी तरह से पैक किया गया 40HQ आम तौर पर 3,000 से 5,000 किलोग्राम गैल्वनाइज्ड स्टील के खेल के मैदान के उपकरण ले जाता है। यदि आपकी पैकिंग सूची प्रति कंटेनर 5,000 किलोग्राम से अधिक दिखाती है, तो वजन, न कि मात्रा, माल ढुलाई लागत तय करेगी और आपको एक के बजाय दो 40HQ पर विचार करना चाहिए।

कौन से जहाज ढीले हैं और कौन से जहाज वेल्डेड हैं

स्ट्रक्चरल स्टील अलग-अलग फैक्ट्री-वेल्डेड मॉड्यूल के रूप में साइट पर एक साथ बोल्ट करके आता है। यह कोई शॉर्टकट नहीं है; यह है कि उपकरण एक कंटेनर दरवाजे के माध्यम से कैसे फिट बैठता है और यदि परिवहन के दौरान एक हिस्सा क्षतिग्रस्त हो जाता है तो इसे कैसे बदला जाता है। टावर फ्रेम आमतौर पर 2.0 से 2.4 मीटर लंबे एक वेल्डेड फ्रेम के रूप में आते हैं, यही कारण है कि 2.70 मीटर की 40HQ दरवाजे की ऊंचाई मायने रखती है।

संकल्पना चित्रण: कंटेनर पैकिंग के लिए तैयार रेलिंग प्लेटफॉर्म के साथ वेल्डेड स्टील टावर फ्रेम। एआई-जनित; पूर्ण NUUTOO परियोजना या निर्माण ड्राइंग नहीं।

छत, स्लाइड और पैनल जैसे प्लास्टिक घटक पॉलीथीन या एलएलडीपीई भागों से बने होते हैं। स्लाइड्स 2 से 3 मीटर लंबे खंडों में आती हैं, फिर स्टेनलेस स्टील या गैल्वनाइज्ड बोल्ट के साथ साइट पर जुड़ जाती हैं। पोस्ट पहले से ही वेल्डेड और ड्रिल किए गए बेस प्लेटों के साथ गोल ट्यूब अनुभाग या चौकोर ट्यूब के रूप में आते हैं।

खेल के मैदान की सतह , चाहे रबर डाली गई हो या इंटरलॉकिंग ईपीडीएम टाइल्स, लगभग कभी भी उपकरण कंटेनर में नहीं भेजी जाती है। यह अलग से, एक फूस पर या थोक बैग में यात्रा करता है, क्योंकि इसमें उपकरण की तुलना में अधिक कंटेनर की मात्रा लगेगी। इसे परियोजना स्थल के पास किसी स्थानीय आपूर्तिकर्ता से ऑर्डर करें, या इसके लिए एक अलग माल ढुलाई लाइन का बजट बनाएं।

लीड टाइम और डिलिवरी विंडोज़

मानक स्टॉक-मॉडल उपकरण ऑर्डर जमा होने के 15 से 25 दिनों के बाद भेजा जाता है। कस्टम उपकरण के उत्पादन में 30 से 45 दिन लगते हैं, फिर समुद्र के द्वारा 28 से 40 दिन लगते हैं। इसलिए आपके बंदरगाह पर जमा करने से लेकर आगमन तक कुल बीता हुआ समय 45 से 80 दिन है, और बंदरगाह-से-साइट चरण में अंतर्देशीय 3 से 10 दिन और जुड़ जाते हैं।

उत्तरी गोलार्ध परियोजनाओं के लिए पीक सीज़न मार्च से जून है। बुक किए गए उत्पादन स्लॉट लगभग चार महीने पहले भर जाते हैं, इसलिए एक परियोजना जिसे सितंबर से पहले खुलना चाहिए उसे अप्रैल में एक निश्चित स्लॉट की आवश्यकता होती है। चीनी नव वर्ष, आम तौर पर जनवरी के अंत या फरवरी में, कारखानों को दो से तीन सप्ताह के लिए बंद कर दिया जाता है और इसे उत्पादन दिनों में नहीं गिना जाता है।

Incoterms तय करते हैं कि कौन सी लागत वहन करेगा। एफओबी (फ्री ऑन बोर्ड) के तहत विक्रेता मूल बंदरगाह तक डिलीवरी करता है और खरीदार मुख्य माल ढुलाई की व्यवस्था करता है। सीआईएफ (लागत, बीमा और माल ढुलाई) के तहत विक्रेता समुद्री माल ढुलाई और न्यूनतम बीमा का भुगतान करता है। डीडीपी के तहत विक्रेता आपके दरवाजे पर डिलीवरी करता है, जो सुविधाजनक है लेकिन भारी स्टील के पूर्ण कंटेनर के लिए शायद ही सबसे कम लागत वाला विकल्प है।

क्रेता को प्राप्त होने वाले दस्तावेज़

NUUTOO ऑर्डर से प्रत्येक शिपमेंट एक वाणिज्यिक चालान, प्रत्येक घटक और उसकी मात्रा दिखाने वाली एक पैकिंग सूची और एक लदान बिल या समुद्री वेबिल के साथ भेजा जाता है। वाणिज्यिक चालान अनुबंध मूल्य, इनकोटर्म और मुद्रा बताता है। पैकिंग सूची आगमन पर जाँच करने योग्य दस्तावेज़ है, क्योंकि यह प्रत्येक पंक्ति को असेंबली ड्राइंग पर एक स्थिति संख्या में मैप करती है।

उपकरण सुरक्षा दस्तावेज़ीकरण गंतव्य बाज़ार पर निर्भर करता है। EN 1176 यूरोपीय खेल का मैदान उपकरण मानक है और यूरोपीय परियोजनाओं के लिए सामान्य संदर्भ है। ASTM F1487 और CSA Z614 उत्तरी अमेरिका को कवर करते हैं। आईएसओ/आईईसी 17025 से मान्यता प्राप्त प्रयोगशाला द्वारा जारी परीक्षण रिपोर्ट मांगें, जिसमें रिपोर्ट पर आपके वास्तविक ऑर्डर का मॉडल नंबर हो, न कि सामान्य कंपनी प्रमाणपत्र।

असेंबली ड्राइंग, फाउंडेशन प्लान और भागों की सूची शिपमेंट से पहले के बजाय बाद में मांगें। हमारे में निर्धारित समान समन्वय सिद्धांत वाणिज्यिक खेल के मैदान निर्माता चयन गाइड यहां लागू होता है: जमा राशि का भुगतान करने से पहले सेट किए गए दस्तावेज़ पर सहमति दें, कंटेनर बुक होने के बाद नहीं। असेंबली ड्राइंग फाउंडेशन बोल्ट के लिए टॉर्क मान और टावरों को खड़ा करने के क्रम को सूचीबद्ध करती है, और यह वह दस्तावेज़ है जिसके आधार पर आपका इंस्टॉलर साइट पर काम करता है।

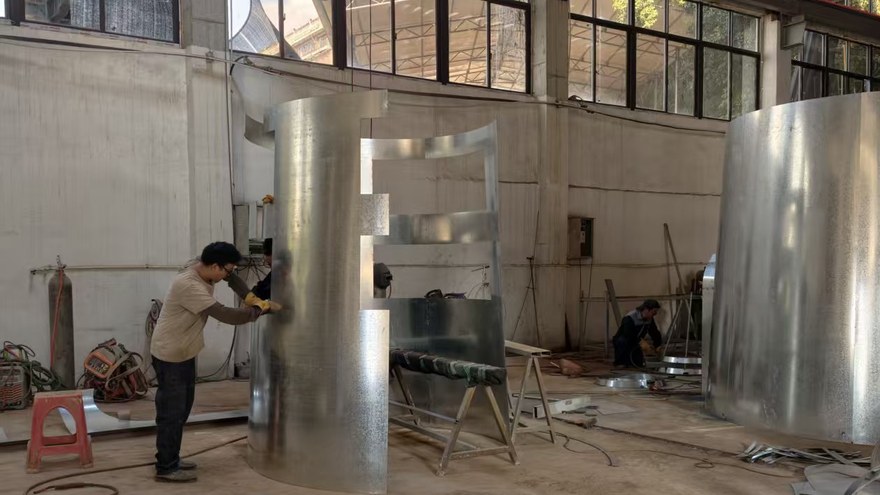

संकल्पना चित्रण: खेल के मैदान के उपकरण कार्यशाला में घुमावदार स्टील पैनलों का रोल बेंडिंग। एआई-जनित; पूर्ण NUUTOO परियोजना या निर्माण ड्राइंग नहीं।

बचने के लिए सामान्य गलतियाँ

• पैक्ड वॉल्यूम के बजाय इकट्ठे आकार के अनुसार ऑर्डर करना। यह दूसरे, अप्रत्याशित कंटेनर और दूसरे माल ढुलाई चालान का सबसे आम कारण है।

• कंटेनर में सतह बनाना भूल जाना। प्रभाव-अवशोषित सतह को अपनी स्वयं की माल ढुलाई लाइन की आवश्यकता होती है, न कि उपकरण कंटेनर के एक कोने की।

• दरवाजा खुलने की पुष्टि नहीं हो रही है. 2.39 मीटर का दरवाजा 2.5 मीटर वेल्डेड फ्रेम को खारिज कर देता है; फ्रेम बनाने से पहले दरवाजे की ऊंचाई के मुकाबले हिस्से की ऊंचाई की जांच करें।

• प्रमाणीकरण को कंपनी बैज के रूप में मानना। आपके मॉडल नंबर को सूचीबद्ध न करने वाला प्रमाणपत्र आपके ऑर्डर के बारे में कुछ भी साबित नहीं करता है।

• साइट को बिना तैयारी के छोड़ना. फाउंडेशन के इलाज में समय लगता है, इसलिए शिपिंग और सिविल कार्य समानांतर में चलने चाहिए, क्रम में नहीं।

अक्सर पूछे जाने वाले प्रश्नों

500 वर्ग मीटर के आउटडोर खेल के मैदान के लिए कितने कंटेनरों की आवश्यकता होती है?

हाँ। एक 40HQ आम तौर पर स्लाइड, टावरों और एक हवाई रास्ते के साथ 400 से 600 वर्ग मीटर के आउटडोर खेल क्षेत्र को कवर करता है। इकट्ठे क्षेत्र के बजाय पैकिंग सूची पर पैक की गई मात्रा की पुष्टि करें, क्योंकि ऊंची छत वाली थीम वाली संरचनाएं कम सघनता से पैक होती हैं।

क्या खेल के मैदान के उपकरण हवाई माल ढुलाई द्वारा भेजे जा सकते हैं?

पूरे प्रोजेक्ट के लिए नहीं. केवल प्रतिस्थापन भागों और छोटे घटकों के लिए हवाई माल ढुलाई संभव है। 40HQ के स्टील उपकरण की लागत हवाई मार्ग से कई गुना अधिक होती है, और हवाई माल ढुलाई की सीमा एक परियोजना को दर्जनों अलग-अलग शिपमेंट में विभाजित कर देगी।

कस्टम प्ले संरचना के निर्माण में कितना समय लगता है?

हाँ, उत्पादन में 30 से 45 दिन का समय दें। ड्राइंग अनुमोदन के लिए 5 से 10 दिनों की आवश्यकता होती है, इसलिए पहली पूछताछ से लेकर लोडिंग तक कुल मिलाकर आमतौर पर 6 से 9 सप्ताह लगते हैं।

क्या उपकरण इकट्ठे होकर आते हैं?

नहीं, स्ट्रक्चरल स्टील फैक्ट्री-वेल्डेड मॉड्यूल के साइट पर एक साथ बोल्ट होने पर आता है। इस प्रकार उपकरण कंटेनर के दरवाजे में फिट बैठता है और परिवहन के दौरान क्षतिग्रस्त हिस्से को कैसे बदला जाता है।

क्रेता चेकलिस्ट

• सीबीएम में पैकिंग सूची की कुल मात्रा, 85% पैकिंग दक्षता के साथ 76.4सीबीएम प्रति 40एचक्यू पर परिवर्तित

• संरचनात्मक स्टील, प्लास्टिक भागों, फिक्सिंग और सरफेसिंग को अलग करने वाली घटक सूची

• कंटेनर दरवाजे के उद्घाटन के मुकाबले सबसे बड़ा एकल भाग आयाम

• प्रस्थान और गंतव्य के नामित बंदरगाह के साथ, वाणिज्यिक चालान पर इनकोटर्म लिखा हुआ है

• EN 1176 या एएसटीएम एफ1487 परीक्षण रिपोर्ट जिसमें आपका मॉडल नंबर बताया गया है

• लोडिंग से पहले असेंबली ड्राइंग, फाउंडेशन प्लान और टॉर्क वैल्यू की आपूर्ति की गई

• एक अलग डिलीवरी तिथि पर, साइट के निकट एक आपूर्तिकर्ता से सरफेसिंग का ऑर्डर दिया गया

• जमा राशि का भुगतान करने से पहले लिखित रूप में उत्पादन स्लॉट की पुष्टि की जाती है

अंतिम विचार

शिपिंग एक इंजीनियरिंग कार्य है, कोई लॉजिस्टिक्स औपचारिकता नहीं। कंटेनर की मात्रा, भाग की ऊंचाई और दरवाजे की चौड़ाई यह निर्धारित करती है कि कोई प्रोजेक्ट एक या दो शिपमेंट में फिट बैठता है या नहीं, और एक भाग के निर्माण से पहले इन तीनों का निर्णय लिया जाता है। ISO 668 कंटेनर आयामों के विरुद्ध पैक किए गए वॉल्यूम को सत्यापित करें, EN 1176 या ASTM F1487 के विरुद्ध सुरक्षा रिपोर्ट को सत्यापित करें, और कंटेनर खोले जाने पर असेंबली ड्राइंग के विरुद्ध पैकिंग सूची को सत्यापित करें।

NUUTOO प्रोजेक्ट पूछताछ पृष्ठ के माध्यम से अपना प्रोजेक्ट स्थान, लक्ष्य उद्घाटन तिथि और आवश्यक मॉडल भेजें , और पूछें कि विशिष्ट प्रस्ताव के साथ कौन से दस्तावेज़ होंगे।
